Pengantar struktur dan fungsi katup pengisian mesin pengisi tekanan atmosfer

Pengantar struktur dan fungsi katup pengisian mesin pengisi tekanan atmosfer

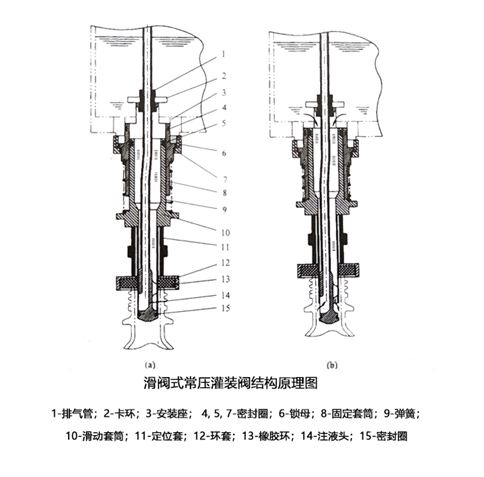

Dalam mesin pengisian tekanan atmosfer, mekanisme pengisian yang umum digunakan pada titik harga adalah katup pengisian jenis spool, seperti yang ditunjukkan pada gambar berikut. Katup pengisian terutama terdiri dari selongsong tetap 8, selongsong geser 10, pipa knalpot 1 dan kepala injeksi cairan (14).

Sebelum mengisi, mekanisme pengisian ditekan oleh pegas 9 dan tabung bawah lengan geser 10 dan kepala pengisian cairan 14 ditekan bersama untuk menutup katup, seperti yang ditunjukkan pada Gambar. (A).

Selama pengisian, botol pemuatan dikirim ke platform pengangkat meja putar mesin pengisian melalui perangkat pengantar, dan platform pengangkat mendorong platform pengangkat untuk mendorong botol pemuatan ke atas, sehingga ujung mulut botol bersentuhan dengan cincin karet 13. Botol terus naik dan selongsong selongsong 12 memaksa selongsong geser 10 untuk mengompresi pegas 9 melalui selubung pelacak 11 dan geser ke atas lubang dalam selongsong tetap 8. Pada saat ini, tabung bawah dari selongsong geser 10 dipisahkan dari bagian ujung bawah dari kepala pengisian cairan (14), dan saluran sisi kiri dan alur sisi kanan dari kepala pengisian cairan terbuka. Oleh karena itu, bahan cair mengalir dari tangki penyimpanan cairan melalui lubang dalam selongsong dan kemudian mengalir ke botol di sepanjang sisi kanan kepala injeksi cair, dan udara di dalam botol masuk ke sisi kiri dari kepala injeksi cair dan melepaskan tangki penyimpanan cairan di sepanjang pipa knalpot 1. Level cairan ditunjukkan pada Gambar (b).

Ketika cairan dalam botol direndam di ujung bawah kepala injeksi cair, segel cair terbentuk, dan gas residu di leher botol tidak dapat dibuang, tetapi pada saat ini, bahan cair terus mengalir ke botol, meninggalkan sisa udara di dalam botol. kompresi. Oleh karena itu, ketika level cairan sedikit melebihi outlet dari kepala injeksi cair, itu tidak dapat dinaikkan lagi. Karena aksi pipa penghubung, cairan setelah segel cair terbentuk akan memasuki pipa knalpot 1 dan naik sampai level cairan yang sama dengan tangki penyimpanan cairan mencapai keadaan kesetimbangan, dan cairan dihentikan.

Selanjutnya, botol diturunkan dengan alat pengangkat, dan pegas 9 memaksa lengan geser 10 untuk menekan kepala pengisian cairan (14), menutup katup, memotong jalur aliran cairan dan pipa knalpot antara tangki penyimpanan cairan dan botol, dan cairan dalam pipa knalpot ditutup rapat dan dibiarkan mengisi berikutnya. Pada akhirnya, botol benar-benar terpisah dari mekanisme pengisian dan pekerjaan pengisian selesai.

Selama kedalaman kepala pengisian cairan disesuaikan, yaitu, selongsong penentuan posisi 11 dari ketinggian yang berbeda diganti, tingkat cairan pembotolan dapat dengan mudah diubah, yang tentu saja terkait dengan tingkat cairan penyimpanan cairan. tangki. Struktur mesin pengisian tekanan atmosfer relatif sederhana dan nyaman, dan secara kuantitatif ditentukan oleh volume wadah yang akan dimuat, sehingga akurasi pengisian berhubungan langsung dengan akurasi pengukuran wadah yang akan dimuat.
